设备无关位图
Windows及DirectX都使用与设备无关位图(DIB)作为其原始图形格式. 本质上, 一个DIB文件就是包含描述图象的尺寸, 使用多少色彩, 描述这些色彩的参数, 每一像素的描述数据. 另外, 一个DIB还包含一些基本参数如: 压缩信息, 有效色(如果没有使用), 及物理尺寸(如打印输出到尾部). DIB通常以BMP为扩展名, 有时也使用DIB为扩展名.
因为DIB在Windows程序中应用广泛, 操作系统SDK已经包含许多函数操作DIB你可与DirectX一起使用. 例如: 以下例程Ddutil.cpp定义一个功能, 用Win32及DirectX的函数读取一个DIB到一个DirectX平面:
extern "C" IDirectDrawSurface * DDLoadBitmap(IDirectDraw *pdd,
LPCSTR szBitmap, int dx, int dy)
{
HBITMAP hbm;
BITMAP bm;
DDSURFACEDESC ddsd;
IDirectDrawSurface *pdds;
//
// 这是Win32部分
// 试图读取一个Bitmap(位图)
// 如果失败，用文件代替
//
hbm = (HBITMAP)LoadImage(
GetModuleHandle(NULL), szBitmap,
IMAGE_BITMAP, dx, dy, LR_CREATEDIBSECTION);
if (hbm == NULL)
hbm = (HBITMAP)LoadImage(
NULL, szBitmap, IMAGE_BITMAP, dx, dy,
LR_LOADFROMFILE|LR_CREATEDIBSECTION);
if (hbm == NULL)
return NULL;
//
// 获取位图的尺寸
//
GetObject(hbm, sizeof(bm), &bm);
//
// 现在回到DirectX函数调用
// 为该位图创建一个DirectDrawSurface(平面)
//
ZeroMemory(&ddsd, sizeof(ddsd));
ddsd.dwSize = sizeof(ddsd);
ddsd.dwFlags = DDSD_CAPS | DDSD_HEIGHT |DDSD_WIDTH;
ddsd.ddsCaps.dwCaps = DDSCAPS_OFFSCREENPLAIN;
ddsd.dwWidth = bm.bmWidth;
ddsd.dwHeight = bm.bmHeight;
if (pdd->CreateSurface(&ddsd, &pdds, NULL) != DD_OK)
return NULL;
DDCopyBitmap(pdds, hbm, 0, 0, 0, 0);
DeleteObject(hbm);
return pdds;
}
|
绘制平面
绘制平面接收数据将图象显示到屏幕(位图). 在大多数Windows程序中都要通过Win32函数来创建绘制平面例如GetDC, 用来获取设备句柄(DC).当你获得设备句柄后, 你就可向屏幕输出. 不管怎样, Win32的图形函数是系统另一部分提供的, 图形设备接口(GDI). GDI是为Windows应用程序提供一个图形输出的抽象层.
对GDI来说最不利的就是对于多媒体来说它不是高度优化的. 它是用来制作商用程序如WORD或电子表格. GDI能操作系统内存, 而不是显存, 也无法发挥硬件所提供的特性. 简言之, GDI对大多数商业软件已足够, 但性能太差无法满足多媒体及游戏软件。
另一方面, DirectDraw能让你绘制平面来显示显存中的内容. 这意味着当你使用DirectDraw, 你能直接操作显示卡的显存, 使图形操作非常快. 这些平面能反映对应的显存块, 使寻址更容易.
详见平面.
块图形移动
Blit术语是块移动(Bit Block Transfer), 就是将一内存块从原地整块移动到其他地方.
图形程序用Blit将图形从一内存块移动到其他地方. Blit通常用于小物体精灵
(Sprite)的移动, 将在以后讨论. 详见DirectDraw的Blit和平面(Surface)的Blit.
交换页和屏后缓冲
页交换是多媒体, 动画, 及游戏的关键. 软件上的页交换就象画卡通的一叠纸. 艺术家只要在每张纸上稍加修改, 当你快速翻动时, 它就动起来了.
软件页交换过程与此很象, 当你设置许多DirectDraw平面, 就象艺术家的纸一张一张的层叠, 第一个平面称为主平面, 而后面的平面称为屏后缓冲. 你的程序事先修改屏后缓冲的图象, 然后翻开主平面, 屏后缓冲便显示出来了. 当系统显示图象, 你的程序继续写屏后缓冲. 就这样不停继续, 使你能高速高效显示动画. DirectDraw能使你简单实现使用页交换, 如简单双缓冲(一个主平面一个屏后缓冲)或更多更复杂的多屏后缓冲. 详见DirectDraw教程及平面交换.
矩形
通过DirectDraw及Windows程序, 屏幕上的对象都归于一个叫绑定矩形 (Bounding Rectangles)的术语. 在绑定矩形通常与屏幕平行, 因此绑定矩形由两点决定, 左上角及右下角. 多数程序在Blit时使用RECT结构来设置绑定矩形的信息. RECT结构如下:
typedef struct tagRECT {
LONG left; // 这是左上角的X坐标。
LONG top; // 这是左上角的Y坐标。
LONG right; // 这是右下角的X坐标。
LONG bottom; // 这是右下角的Y坐标。
} RECT, *PRECT, NEAR *NPRECT, FAR *LPRECT;
在上面的结构中, 左面及上面的X,Y坐标是绑定矩形的左上角.

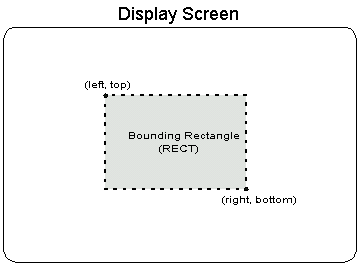

同样, 右面及下面的数是绑定矩形的右下角. 下面的图片直观显示了该结构:
出于效率, 兼容, 易用性, 所有的DirectDraw的Blit函数都以绑定矩形来工作. 不管怎样, 你可使用自由Blit自行定义Blit, 详见自由Blit.
